| Plaats van herkomst: | China |
| Merknaam: | Customized |
| Certificering: | UL/ROHS |
| Modelnummer: | CHA |
| Min. bestelaantal: | 100ST |
|---|---|
| Prijs: | USD30-1000/PCS |
| Verpakking Details: | Karton of houten doos |
| Levering vermogen: | 1000pcs/D |
| Materiaal: | PVC | kleur: | bk |
|---|---|---|---|
| Lengte: | Op maat | Huisvesting: | JST - XH-10 |
| Markeren: | solderende automobieldraad,9 speld bedradingsuitrusting |
||

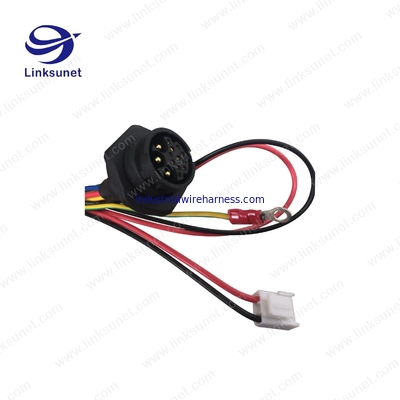

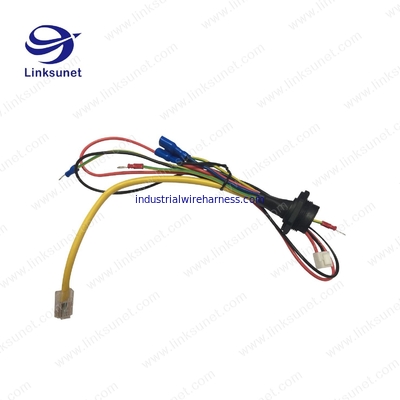

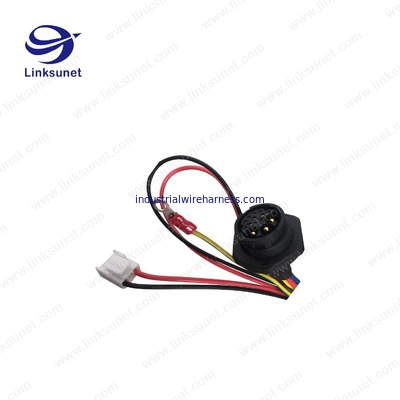

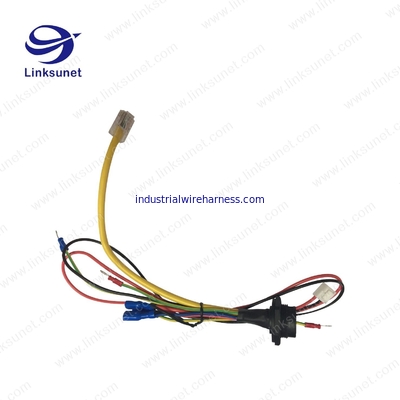

LED-connector Voorpaneel Montageslot bajonettype, soldeer Toevoegen JST VHR-8N Soldeerbedrading Kabelboom / PVC / BK
Specifictations
| Aantal contacten | 2 | 3 | 3 | 9 | 18 | 24 | 3 + 9 | 3 + 11 |
| Draadmeter | 4,0 mm 2 (12AWG) | 8.4 mm2 (8AWG) | 0.75mm2 (18AWG) | 0.3mm2 (22AWG) | 2,5 mm2 + 0,2 mm2 (12AWG + 24AWG) | |||
| Paneeldikte | Max. 5.0mm | Max. 2.2mm | ||||||
| Milieubescherming | IP67 | |||||||
| Mechanisch leven | 500 paringscycli | |||||||
| Bedrijfstemperatuur | - 45 ℃ ~ 105 ℃ | |||||||
| Voltage Rating | 300V | 300V | 300V | 125V | 125V | 300V | 300V | |
| Geschatte stroom (40 ℃) | 20A | 20A | 50A | 5A | 5A | 20A + 5A | 20A + 5A | |
TVR / VF
Ringklemmen
Elektrolytisch koper
Vertind
Gemakkelijke toegang
PVCinsulation
NO: E185793 (N) Serie VF1.25 VF5.5
| DEEL NR | TYPE | DRAADBEREIK | Ø D | H | F | B | Ø d2 | L | KLEUR | Maximale stroom | Krimpgereedschap | |
| AWG / MCM | mm2 | |||||||||||
| 00101 | 0.75 - 3 | 22 - 16 | 0.2 - 1.0 | 3.5 | 9.6 | 4.3 | 5.5 | 3.2 | 16.5 | ROOD | 10 A | JJT - 1 JJT - 7 2026NJ |
| 00102 | 0.75 - 4 | 6.6 | 8 | 4.3 | 20.2 | |||||||
| 00103 | 0.75 - 5 | 6.6 | 8 | 5.3 | 20 | |||||||
| 00104 | 1,25 - 3S | 22 - 16 | 0,5 - 1,6 | 4 | 10.6 | 4.3 | 5.5 | 3.2 | 17.7 | 19A | ||
| 00105 | 1,25 - 3 | 4.3 | 5.5 | 3.7 | 17.7 | |||||||
| 00106 | 1,25 - 3M1 | 6.6 | 6.6 | 3.2 | 20.5 | |||||||
| 00107 | 1,25 - 3M | 6.6 | 6.6 | 3.7 | 20.5 | |||||||
| 00108 | 1.25 - 4 | 7.3 | 8 | 4.3 | 21.9 | |||||||
| 00109 | 1,25 - 4M | 6.6 | 6.6 | 4.3 | 20.5 | |||||||
| 00110 | 1.25 - 5 | 7.3 | 8 | 5.3 | 21.9 | |||||||
| 00111 | 1.25 - 6 | 11.4 | 11.6 | 6.4 | 27.8 | |||||||
| 00112 | 1.25 - 8 | 11.4 | 11.6 | 8.4 | 27.8 | BLAUW | 27A | |||||
| 00113 | 2 - 3 | 16 - 14 | 1.0 - 2.6 | 4.7 | 10.7 | 7.7 | 8.5 | 3.2 | 22.7 | |||
| 00114 | 2 - 3M | 6.3 | 6.6 | 3.7 | 20.3 | |||||||
| 00115 | 2 - 4 | 7.7 | 8.5 | 4.3 | 22.7 | |||||||
| 00116 | 2 - 4M | 6.3 | 6.6 | 4.3 | 20.3 | |||||||
| 00117 | 2 - 5 | 7.2 | 9.5 | 5.3 | 22.7 | |||||||
| 00118 | 2 - 6 | 11 | 12 | 6.4 | 27.7 | |||||||
| 00119 | 2 - 8 | 11 | 12 | 8.4 | 27.7 | |||||||
| 00120 | 2 - 10 | 13.9 | 13.6 | 10.5 | 31.4 | |||||||
| 00121 | 3.5 - 4 | 12 - 10 | 2.6 - 4.6 | 5.8 | 13.5 | 8.2 | 9.5 | 4.3 | 26.5 | GEEL | 37A | |
| 00122 | 3.5 - 5 | 8.2 | 9.5 | 5.3 | 26.5 | |||||||
| 00123 | 3.5 - 6 | 8.5 | 12 | 6.4 | 28 | |||||||
| 00124 | 5,5 - 3 | 12 - 10 | 4.6 - 6.6 | 6.2 | 13.6 | 8.2 | 9.5 | 3.7 | 26.6 | 48A | ||
| 00125 | 5,5 - 4 | 8.2 | 9.5 | 4.3 | 26.6 | |||||||
| 00126 | 5,5 - 5 | 8.2 | 9.5 | 5.3 | 26.6 | |||||||
| 00127 | 5,5 - 6 | 13 | 12 | 6.4 | 32.6 | |||||||
| 00128 | 5,5 - 8 | 13.7 | 15 | 8.4 | 34.8 | |||||||
| 00129 | 5,5 - 10 | 13.7 | 15 | 10.5 | 34.8 | |||||||
JST XAP
| Beeld | Fabrikant Onderdeelnummer | Omschrijving | Connector Type | contact type | Aantal posities | toonhoogte | RoHS |
 | XAP - 02V - 1 | CONN BEHUIZING XA 2POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 2 | 0.098 "(2.50mm) |  |
 | XAP - 03V - 1 | CONN XA BEHUIZING 3 POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 3 | 0.098 "(2.50mm) | |
 | XAP - 05V - 1 | CONN XA BEHUIZING 5 POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 5 | 0.098 "(2.50mm) | |
 | XAP - 04V - 1 | XA CONN DISCON CRIMP STIJL 4POS | vergaarbak | Vrouwelijke aansluiting | 4 | 0.098 "(2.50mm) | |
 | XAP - 07V - 1 | CONN XA BEHUIZING 7 POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 7 | 0.098 "(2.50mm) | |
 | XAP - 08V - 1 | CONN XA BEHUIZING 8 POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 8 | 0.098 "(2.50mm) | |
 | XAP - 09V - 1 | CONN XA BEHUIZING 9 POS 2,5 MM | vergaarbak | Vrouwelijke aansluiting | 9 | 0.098 "(2.50mm) | |
 | XAP - 10V - 1 | CONN XA BEHUIZING 10 POS 2,5 MM | vergaarbak | Vrouwelijke aansluiting | 10 | 0.098 "(2.50mm) | |
 | XAP - 12V - 1 | CONN XA BEHUIZING 12 POS 2,5 MM | vergaarbak | Vrouwelijke aansluiting | 12 | 0.098 "(2.50mm) | |
 | XAP - 13V - 1 | CONN XA BEHUIZING 13 POS 2,5 MM | vergaarbak | Vrouwelijke aansluiting | 13 | 0.098 "(2.50mm) | |
 | XAP - 11V - 1 | CONN XA BEHUIZING 11 POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 11 | 0.098 "(2.50mm) | |
 | XAP - 06V - 1 | CONN XA BEHUIZING 6 POS 2,5 MM | vergaarbak | Vrouwelijke aansluiting | 6 | 0.098 "(2.50mm) | |
 | XAP - 14V - 1 | CONN XA BEHUIZING 14 POS 2.5MM | vergaarbak | Vrouwelijke aansluiting | 14 | 0.098 "(2.50mm) | |
UL-standaard interne bedrading
UL1007 Aansluitdraad
UL1015 Verbindingsdraad
UL1061 Aansluitdraad
UL1185 Afgeschermde kabel met enkele geleider
UL1316 versterkte aansluitdraad
UL1330 FEP geïsoleerde draad
UL1430 gecrosslinkte PVC geïsoleerde draad
UL1452 Versterkte aansluitdraad
UL1533 Afgeschermde kabel met enkele geleider
UL1569 Aansluitdraad
UL1571 Aansluitdraad
UL1672 Versterkte aansluitdraad
UL10064 FEP geïsoleerde draad
UL10086 Hittebestendige draad op hoge temperatuur
UL10097 Verknoopte PVC-geïsoleerde draad
UL10272 Verbindingsdraad
UL10308 Hittebestendige kabel met hoge temperatuur
UL2464 Afgeschermde kabel met meerdere geleiders
UL2468 platte lintdraad
UL2509 Multi-conductor kabel
UL2517 Afgeschermde kabel met meerdere geleiders
UL2547 Afgeschermde kabel met meerdere geleiders
UL2552 Afgeschermde kabel met meerdere geleiders
UL2576 Multi-conductor kabel
UL2586 Multi-conductor kabel
UL2651 Platte lintdraad
UL2725 Afgeschermde kabel met meerdere geleiders
UL2835 Afgeschermde kabel met meerdere geleiders
UL2854 Afgeschermde kabel met meerdere geleiders
UL2919 Laagspanningsmultig geleider afgeschermde kabel
UL20276 Afgeschermde kabel met meerdere geleiders
UL20379 Afgeschermde kabel met meerdere geleiders
UL21149 Afgeschermde kabel met meerdere geleiders
UL21520 Multi-conductor kabel
UL3443 Aansluitdraad
UL-halogeenvrije draad
UL11027 Aansluitdraad
UL10983 Afgeschermde kabel met enkele geleider
UL10982 Aansluitdraad
UL10981 Aansluitdraad
UL10984 Versterkte aansluitdraad
UL10986 Afgeschermde kabel met enkele geleider
UL10987 Aansluitdraad
UL11025 Aansluitdraad
UL11028 Aansluitdraad
UL11029 Aansluitdraad
UL11045 Versterkte aansluitdraad
UL11047 Versterkte aansluitdraad
UL21451 Dubbele afgeschermde kabel
UL21452 Dubbele afgeschermde kabel
UL21455 Afgeschermde kabel met meerdere geleiders
UL21456 Afgeschermde kabel met meerdere geleiders
UL21457 Afgeschermde kabel met meerdere geleiders
UL21458 Platte lintdraad
UL21461 Afgeschermde kabel met meerdere geleiders
UL21474 Afgeschermde kabel met meerdere geleiders
UL21476 Afgeschermde kabel met meerdere geleiders
UL21515 platte lintdraad
UL21517 Afgeschermde lint met meerdere geleiders, afgewerkt met lint
Industriële elektrische draad
Flexibele enkelkernige kabel
Flexibele multi-core Torsiekabel
Flexibele multi-core afgeschermde / niet-afgeschermde bedieningskabel
VDE standaard draad
LifY Single Core, extra fijne draden met de hoogste flexibiliteit
LIYY-Commandokabel (Style 2464/300 V, (80 ° C)
LIYY-TP-Command kabel-gedraaid (stijl 2464/300 V, (80 ° C)
LIYCY-afschermende bedieningskabel (stijl 2464/300 V, (80 ° C)
LIYCY-TP-afschermingscommando kabelgedraaid (stijl 2464/300 V, (80 ° C)
Automotive draad
FLRY-A Automotive draadserie
FLRY-B Automotive draadserie
FLRYW Automotive draadserie
TWP Automotive draadserie
TXL Automotive draadserie
GXL Automotive draadserie
AVS Automotive draadserie
AVSS Automotive draadserie
Kartons exporteren
(406mm * 306mm * 250mm)
 |  |
 |  |
 |  |
